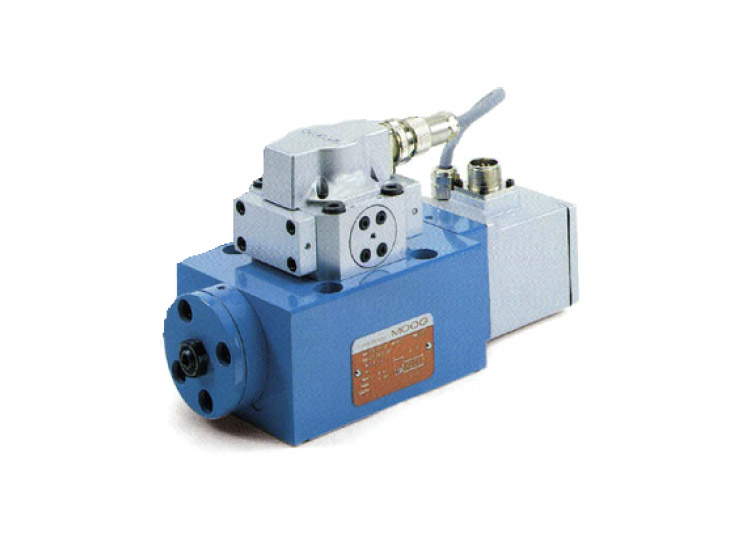

      運用伺服閥測試儀時先開電源開關，指示燈發亮，功能選擇開關撥到模仿順時針擰動電流調理旋鈕，數顯表即顯現電流，表明本儀器作業正常，把電流調理旋鈕歸零。把伺服閥插頭插到伺服閥上，且功能選擇開關撥到作業，接通伺服閥測試儀，便可進行調試作業。運用結束時，請封閉電源開關。

     可輸出3V電源給伺服閥，便于伺服閥測試儀和油動機現場調試運用。數顯表顯現的是經過伺服閥的電流值，單位是毫安。主機結構為油缸下置式，由機座（內裝作業油缸）、試臺、上下橫梁、絲杠、光杠等組成，如圖6-1所示。試臺與上橫梁經過光杠銜接成一個剛性框架，試臺與作業油缸及負荷傳感器經過螺釘銜接，下橫梁在中心與絲杠銜接形成上下兩個作業空間，而電動機經減速器、鏈傳動機構、絲杠來帶動下橫梁移動，調整上下作業空間。
       液壓源為通用型規劃，主要由油泵電動機組、手動控制閥、主動控制閥、過濾器、油箱等組成。液壓夾具控制系統及配電盤也安裝其內。
       在液壓源正面裝有空氣開關和啟動按鍵，并設有手柄進行手動控制。液位計可調查液面高度及溫度。在液壓源側下方裝有放油孔，用于清洗油箱及換油。液壓源經過高壓膠管與主機相連，一切電氣線路均經過接頭相連。油箱內約裝45L液壓油。
